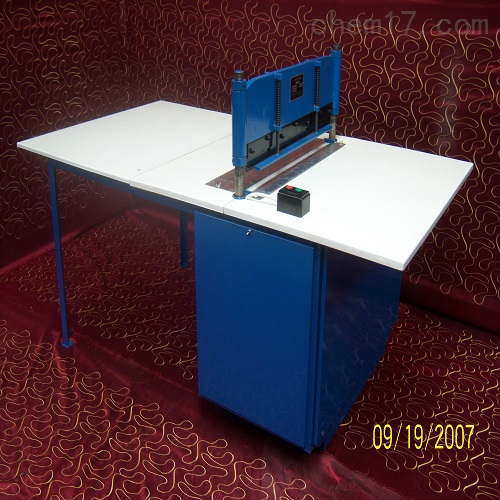

布料樣板裁切機是一種專用于服裝、鞋帽、箱包、家紡及汽車內飾等行業中，對紡織面料、皮革、復合材料等柔性材料進行高精度樣板裁切的自動化設備。其核心功能是在不損傷材料的前提下，按照數字化版型快速、準確地切割出所需形狀的樣片，廣泛應用于打樣、小批量定制及柔性化生產環節。其具有切割精度高（可達±0.1mm）、速度快（最高達1500mm/s）、材料利用率高（配合智能排料軟件減少浪費）、無粉塵污染（冷切割工藝）等優勢。同時，其支持多層裁切（視材料厚度與硬度而定），并具備刀壓自動調節、斷點續切、故障報警等功能，大幅提升打樣效率與一致性。
一、機械結構部分
工作臺面
功能：承載布料，提供平整、穩定的裁切平臺。
特點：通常采用高強度金屬或工程塑料，表面經過精密加工，確保平整度；部分機型配備真空吸附功能，通過負壓固定布料，防止裁切時移位。
裁切頭（刀頭組件）
功能：執行裁切動作的核心部件，根據需求可更換不同刀具。
組成：
刀具：包括振動刀（高頻振動切割）、圓刀（旋轉切割）、拖刀（直線切割）、沖孔刀（打孔）等，適應不同布料和裁切需求。
驅動裝置：電機或氣動裝置，提供裁切動力。
壓力調節機構：調整刀具對布料的壓力，避免過切或切不斷。
傳動系統
功能：控制裁切頭在X/Y軸方向上的移動，實現精準定位。
組成：
導軌：高精度線性導軌或滾珠絲杠，確保移動平穩、無間隙。
步進電機/伺服電機：驅動裁切頭移動，配合編碼器實現閉環控制，定位精度可達±0.1mm。
同步帶/齒輪傳動：傳遞動力，減少機械損耗。
壓料裝置
功能：裁切時壓緊布料，防止布料起皺或移位。
類型：
機械壓板：通過彈簧或氣缸驅動，適用于薄料。
真空吸附：通過工作臺面下的真空泵產生負壓，固定厚料或易變形布料。
二、控制系統部分
控制面板
功能：人機交互界面，用于輸入裁切參數（如速度、壓力、刀深）、啟動/停止設備、選擇裁切模式等。
特點：通常采用觸摸屏，操作直觀，支持多語言切換。
主控電腦（或嵌入式控制器）
功能：處理裁切文件（如DXF、AI、PLT等格式），生成裁切路徑，控制電機運動、刀具動作和壓料裝置。
特點：高性能處理器，支持實時路徑優化和速度調節，確保裁切精度和效率。
驅動器
功能：將主控電腦的信號轉換為電機可識別的電流/電壓，控制電機轉速和方向。
類型：步進驅動器（適用于低速、高精度場景）或伺服驅動器（適用于高速、高動態響應場景）。
三、軟件系統部分
排版軟件
功能：將設計圖紙（如CAD文件）導入設備，自動優化布料利用率，生成優裁切方案。
特點：支持自動嵌套、鏡像切割、旋轉切割等功能，減少邊角料浪費。
路徑規劃軟件
功能：根據布料材質和刀具類型，生成最佳裁切路徑，避免過切或漏切。
特點：可模擬裁切過程，提前發現潛在問題（如刀具碰撞、布料變形）。
四、輔助功能部分
安全防護裝置
功能：保護操作人員安全，防止意外啟動或刀具誤操作。
組成：
安全光柵：檢測人體或異物進入工作區域，立即停止設備。
急停按鈕：一鍵停止所有動作。
防護罩：覆蓋刀具和傳動部件，防止觸碰。
除塵系統
功能：清除裁切過程中產生的布料碎屑和粉塵，保持工作臺面清潔。
組成：吸塵口、風機、濾網等，部分機型配備自動清灰功能。
標記系統（可選）
功能：在布料上打印或噴繪標記（如尺碼、logo、裁切線），方便后續加工。
類型：噴墨打印機、激光打標機等。
五、擴展功能部分（根據機型配置）
多刀頭切換系統
功能：自動更換不同刀具，適應多種裁切需求（如同時切割和打孔）。
自動送料系統
功能：通過卷料架或送料平臺，實現布料自動上料，減少人工干預。
視覺定位系統
功能：通過攝像頭識別布料上的標記點或圖案，自動修正裁切位置，提高精度（尤其適用于印花布料）。
數據接口
功能：支持USB、網絡、藍牙等數據傳輸方式，方便與ERP、MES等系統集成，實現生產數據管理。
